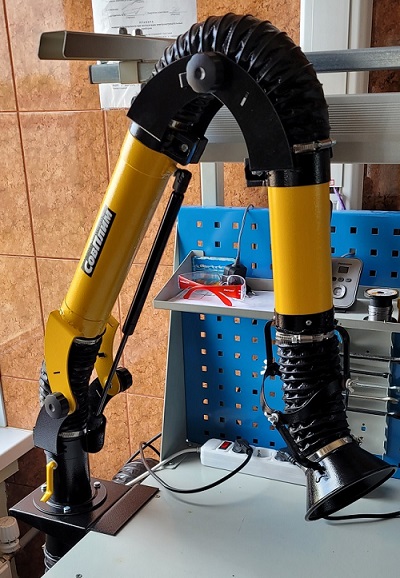

Настольное вытяжное устройство для удаления дымов пайки, легких видов сварки, химических испарений, масляных туманов, пыли и аналогичных вредных веществ.

В зависимости от модели может крепится струбциной к столу или врезаться в столешницу, а также с помощью кронштейна – к стене или балке-стойке PA.

Области применения

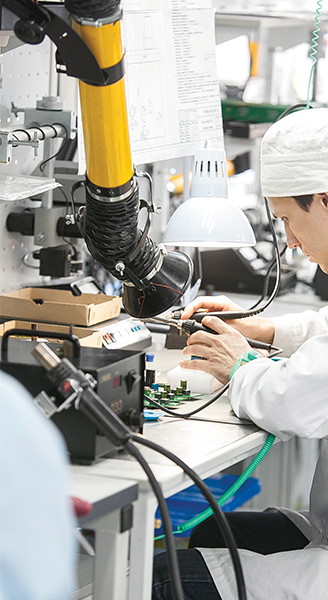

• Участки пайки и лужения
• Электротехническая промышленность
• Фармацевтика, медицина, зубопротезирование
• Пищевая промышленность

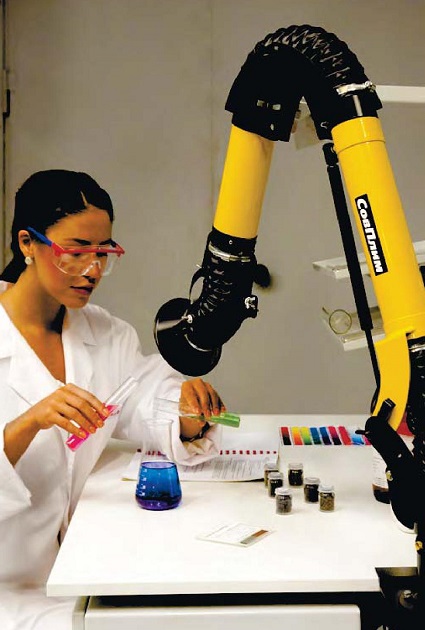

• Химическая промышленность
• Точное машиностроение
• Ювелирные производства
• Реставрационные мастерские

Устройство рассчитано на продолжительную работу в закрытых помещениях при следующих условиях:
– температура окружающей среды от плюс 5 до плюс 45 °С;
– относительная влажность не более 80 % при плюс 25 °С;
– температура перемещаемого воздушного потока не должна превышать плюс 80 ºС.



Наши специалисты с высокой квалификацией ответят на любой ваш запрос и окажут техническую поддержку по всему спектру оборудования

(342) 229-37-35, office@usk.perm.ru

Прошу Вас заполнить Опросные листы для более быстрого и точного подбора оборудования:

Опросный лист – СМВВ сварка

Опросный лист – СМВВ пыль

    Заказ звонка

    • Полая конструкция воздуховодов
    • Различные варианты крепления (настольное, настенное с помощью кронштейна)
    • Большой выбор типоразмеров
    • Газовый амортизатор
    • Встроенная заслонка
    • Два типа вытяжных воронок (у модели DELI-75)
    • Струбцина для крепления к столу (у модели DELI-75)
    • Прочная и износостойкая конструкция
    • Полая конструкция воздуховодов
    • Различные варианты крепления
    • Большой выбор типоразмеров
    • Газовый амортизатор
    • Встроенная заслонка
    • Два типа вытяжных воронок (у модели DELI-75)
    • Струбцина для крепления к столу (у модели DELI-75)
    • Прочная и износостойкая конструкция

    Артикул № Модель Длина, м Ø Диаметр, мм Рекомендуемый
    расход воздуха, м3
    Высота установки, м
    5383 Deli-75-07 0,7 75 125- 250 0,7- 1,0
    5347 Deli-75-10S 1,0 75
    5349 Deli-75-15S 1,5 75
    5348 Deli-75-10H 1,0 75
    5350 Deli-75-15H 1,5 75
    5381 Deli-100-15S 1,5 100 250- 500 0,7- 1,0
    5382 Deli-100-15H 1,5 100
    5384 Deli-125-2S 2,0 125 500- 700 1,0-2,0
    5385 Deli-125-3S 3,0 125
    5386 Deli-125-2H 2,0 125
    5387 Deli-125-3H 3,0 125
    Модель
    Положение относительно кронштейна
    Способ крепления
    Комплект поставки
    Deli-75-07
    Над кронштейном либо под ним (универсальное)

    1. К стене и аналогичным вертикальным поверхностям либо опорам – с помощью кронштейна
    2. К краю стола – с помощью струбцины и кронштейна
    3. К горизонтальной поверхности стола с врезкой отверстия (кронштейн и струбцина демонтируется)
    1. Два типа воронок: круглая конусная и прямая рожковая
    2. Кронштейн для на настенного крепления
    3. Струбцина для крепления к краю стола
    4. Регулирующая заслонка
    5. Без газового амортизатора
    Deli-75-10S
    Над кронштейном

    1. К краю стола – с помощью струбцины и кронштейна
    2. К горизонтальной поверхности стола с врезкой отверстия (кронштейн и струбцина демонтируется)
    3. К стене и аналогичным вертикальным поверхностям либо опорам – с помощью кронштейна
    1. Два типа воронок:
    – круглая конусная Ø130 мм
    – прямая рожковая Ø75 мм
    2. Кронштейн для на настенного крепления
    3. Струбцина для крепления к краю стола
    4. Регулирующая заслонка
    5. Газовый амортизатор
    Deli-75-15S
    Deli-75-10H
    Под кронштейном

    1. К стене и аналогичным вертикальным поверхностям, либо опорам – с помощью кронштейна
    1. Два типа воронок:
    – круглая конусная Ø130 мм
    – прямая рожковая Ø75 мм
    2. Кронштейн для на настенного крепления
    3. Регулирующая заслонка
    4. Газовый амортизатор
    Deli-75-15H
    Deli-100-15S
    Над кронштейном

    1. К горизонтальной поверхности стола с врезкой отверстия (кронштейн демонтируется)
    2. К стене и аналогичным вертикальным поверхностям либо опорам – с помощью кронштейна
    1. Круглая конусная воронка Ø200 мм
    2. Кронштейн для на настенного крепления
    3. Регулирующая заслонка
    4. Газовый амортизатор
    Deli-100-15H
    Под кронштейном

    1. К стене и аналогичным вертикальным поверхностям либо опорам – с помощью кронштейна
    Deli-125-2S
    Над кронштейном

    1. К горизонтальной поверхности стола с врезкой отверстия (кронштейн демонтируется)
    2. К стене и аналогичным вертикальным поверхностям либо опорам – с помощью кронштейна
    3. На пол стену либо потолок с помощью балки стойки РА-110 или РА-220
    1. Круглая конусная воронка Ø230 мм
    2. Кронштейн для на настенного крепления
    3. Регулирующая заслонка
    4. Газовый амортизатор (1 или 2 шт.)
    Deli-125-3S
    Deli-125-2H
    Под кронштейном

    1. К стене и аналогичным вертикальным поверхностям либо опорам – с помощью кронштейна
    2. На пол стену либо потолок с помощью балки стойки РА-110 или РА-220
    Deli-125-3H

    Вытяжное устройство DELI-75-07 (укороченное)

    Вытяжные устройства DELI-75-10S (H), DELI-75-15S (H)



    Модель L, мм A, мм B, мм C, мм D1, мм D2, мм E, мм F, мм
    DELI-75-10S 1275 542 424 241 130 75 152 115
    DELI-75-15S 1565 622 634 241 130 75 152 115
    DELI-75-10H 1275 542 424 241 130 75 153 115
    DELI-75-15H 1565 622 634 241 130 75 153 115



    Вытяжные устройства DELI-100-15S (H), DELI-125-2S (H), DELI-125-3S (H)

    Модель L, мм A, мм B, мм C, мм D, мм E, мм a, мм b, мм c, мм d, мм e, мм f, мм i, мм
    DELI-100-15S 1670 749 836 100 200 100 175 144 80 8,5 50 17 15,5
    DELI-100-15H 1670 749 836 100 200 100 175 144 80 8,5 50 17 15,5
    DELI-125-2S 2000 929 641 125 230 100 310 270 140 13 100 20 20
    DELI-125-3S 3000 929 641 125 230 100 310 270 140 13 100 20 20
    DELI-125-2H 2000 1458 1113 125 230 100 310 270 140 13 100 20 20
    DELI-125-3H 3000 1458 1113 125 230 100 310 270 140 13 100 20 20
