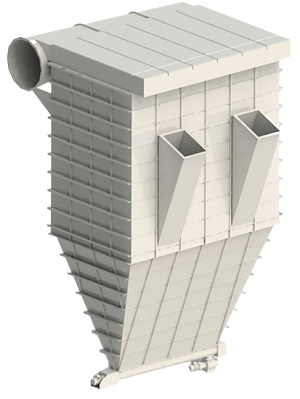

Рукавный фильтр с импульсной регенерацией SFS – это классический и наиболее универсальный по области применения тканевый фильтр.
Достигать необходимой производительности возможно как путем добавления секций в конструкцию фильтра, так и с помощью батарей- ной компоновки нескольких фильтров.
Несмотря на внушительные размеры, фильтр не содержит элементов, превышающих транспортный габарит стандартного 40 футового контейнера.

Применение

  • Аппараты очистки относительно большой производительности от 15 тыс. м3/час до 1,5 – 2,0 млн. м3/час
  • Аспирационные газы с высоким содержанием пыли (до 60 г/м3)
  • Дымовые газы с большим содержанием мелких частиц, например сажи
  • Очистка газов с высокой температурой. Рукавные фильтры SFS производятся в общепромышленном исполнении с рабочей температурой до 150 °С и высокотемпературном – до 260 °С. В случае необходимости очистки газов с температурой больше 260 °С необходимо предусматривать перед фильтром воздухоохладитель воздух/воздух производства АО «СовПлим», либо котел-утилизатор
  • Аппараты очистки, размещаемые под открытым небом или в высоких корпусах. Обслуживание рукавного фильтра SFS осуществляется сверху, для защиты от атмосферных осадков над фильтром предусматривается шатровое укрытие
  • Аспирация взрывоопасных материалов. В этом случае корпус фильтра усиливается с расчетом на положительное избыточное давление до 40кПа. Для отвода взрыва из фильтра на корпусе устанавливаются разрывные мембраны
  • Аспирационные газы с высоким содержанием химически активных соединений. В этом случае части корпуса фильтра, соприкасающиеся с химически активной пылью, изготавливаются из нержавеющей стали, а в пылевоздушную смесь инжектируется необходимое количество нейтрализующего реагента (известь, сода и т.п.)

Отрасли

  • Химическая
  • Металлургическая
  • Металлообрабатывающая
  • Горнорудная
  • Машиностроительная
  • Производство строительных материалов
  • Производство цемента
  • Другие отрасли
Промышленный фильтр

Ошибка: Контактная форма не найдена.

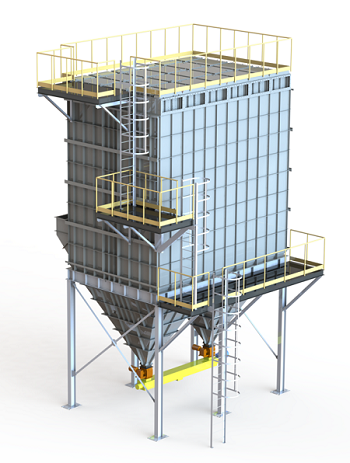

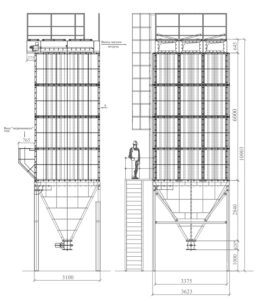

Конструкция фильтров SFS
Фильтры рукавные с импульсной регенерацией SFS предназначены для очистки технологических газов и аспирационных выбросов от мелкодисперсной пыли. Область применения фильтров – любая из отраслей промышленности, технология которой предполагает образование запыленных газов или воздуха.
Фильтр состоит из корпуса и механического оборудования. Корпус является несущей конструкцией. Он разделен на камеры чистого и грязного газа горизонтальной перегородкой – опорной плитой с отверстиями для крепления фильтровальных рукавов. Фильтровальные рукава размещаются в камере грязного газа. Их крепление одностороннее, со стороны камеры чистого газа.
Верхняя часть камеры чистого газа оборудована съемными крышками, обеспечивающими доступ к рукавам при проведении технического обслуживания. Камера грязного газа представляет собой единую секцию без перегородок.
Камера чистого газа разделена на секции вертикальными перегородками. Такая компоновка позволяет установку отсечных клапанов на каждой секции рукавного фильтра для «off line» регенерации (при «off line» регенерации часть фильтра отключается от побудителя тяги, рабочее движение воздуха через фильтроткань прекращается и очищающие импульсы сжатого воздуха имеют максимальную эффективность).
Нижнюю часть корпуса фильтра составляют пирамидальные или щелевые бункеры.
В качестве фильтровальной ткани, применяется полотно с различными физическими свойствами компании BWF ENVIROTEC и других ведущих мировых производителей. Выбор ткани обусловлен характеристиками пылегазового потока и, в первую очередь температурным режимом процесса фильтрации.
Необходимое давление сжатого воздуха для работы системы регенерации в пылеулавливающей установке 0,4 – 0,6 МПа. Сжатый воздух, должен быть осушен и очищен не ниже 5-го класса по ГОСТ 17433-80.
Типоразмер фильтра, тип ткани, его комплектация, оснащенность и климатическое исполнение определяются при разработке рабочей документации газоочистной установки, на основании опросного листа или технического задания заказчика, содержащего полную информацию о параметрах пылегазового потока и свойствах пыли.

Фильтровальные элементы
Фильтровальные элементы представляют собой цилиндрические рукава на проволочном металлическом каркасе диаметром 150 мм, длина рукава может быть 3, 4,5 или 6 метров. Для установки фильтра в существующий корпус могут быть изготовлены каркасы и рукава нестандартной длины. Материал рукава – различные типы ткани: полиэстер, полипропилен, полиамид. Материал проволочного каркаса – оцинкованная или нержавеющая проволока в зависимости от исполнения фильтра.

Пример расшифровки маркировки рукавных фильтров

SFS
50
100
/
2
6.0
B
S
H
SFS
Х
ХХХ
/
ХХ
ХХ
Х
Х
Х
1
2
3
4
5
6
7
8
1. Тип фильтра: SFS – рукавный фильтр
2. Тип секции:
50 – секция на 50 рукавов
75 – секция на 75 рукавов
3. Количество рукавов, шт.
4. Количество секций, шт.
5. Длина фильтровального рукава, м.:
6. Тип бункера:
B – щелевой
Р – пирамидальный
7. Материал корпуса фильтра:
S – черный металл
N – нержавеющая сталь
8. Дополнительные опции:
H – без укрытия
D – с укрытием
W – утепленное исполнение
K – кислотостойкое исполнение
Ех – взрывозащищенное исполнение



Варианты компоновки фильтра SFS из секций на 50 фильтров

Тип фильтра Кол-во рукавов, шт. Кол-во секций, шт. Диаметр рукава,
мм
Длина рукава,
м
Площадь фильтрации,
м2
Производительность фильтра,
м3/ч при скорости фильтрации м3/мин
Габаритные размеры, м Масса, т
1.0 1.5 2.0 L B H
SFS 50 100/2 100 2 150 3.0 140 8400 12600 16800 2.5 2.5 8.0 5.8
4.5 210 12600 18900 25200 2.5 2.5 9.5 6.8
6.0 280 16800 25200 33600 2.5 2.5 11.0 7.8
SFS 50 150/3 150 3 150 3.0 210 12600 18900 25200 3.7 2.5 8.0 7.4
4.5 315 18900 28350 37800 3.7 2.5 9.5 9.0
6.0 420 25200 37800 50400 3.7 2.5 11.0 10.5
SFS 50 200/4 200 4 150 3.0 280 16800 25200 33600 4.9 2.5 8.0 10.0
4.5 420 25200 37800 50400 4.9 2.5 9.5 12.0
6.0 560 33600 50400 67200 4.9 2.5 11.0 14.0
SFS 50 250/5 250 5 150 3.0 350 21000 31500 42000 6.1 2.5 8.0 14.4
4.5 525 31500 47250 63000 6.1 2.5 9.5 17.0
6.0 700 42000 63000 84000 6.1 2.5 11.0 19.5
SFS 50 300/6 300 6 150 3.0 420 25200 37800 50400 7.3 2.5 8.0 16.5
4.5 630 37800 56700 75600 7.3 2.5 9.5 19.5
6.0 840 50400 75600 100800 7.3 2.5 11.0 22.0



Варианты компоновки фильтра SFS из секций на 75 фильтров

Тип фильтра Кол-во рукавов, шт. Кол-во секций, шт. Диаметр рукава,
мм
Длина рукава,
м
Площадь фильтрации,
м2
Производительность фильтра,
м3/ч при скорости фильтрации м3/мин
Габаритные размеры, м Масса, т
1.0 1.5 2.0 L B H
SFS 75 150/2 150 2 150 3.0 210 12600 18900 25200 2.5 3.6 9.0 8.3
4.5 315 18900 28350 37800 2.5 3.6 10.5 9.8
6.0 420 25200 37800 50400 2.5 3.6 12.0 11.4
SFS 75 225/3 225 3 150 3.0 315 18900 28350 37800 3.7 3.6 9.0 10.6
4.5 472.5 28350 42525 56700 3.7 3.6 10.5 12.8
6.0 630 37800 56700 75600 3.7 3.6 12.0 15.2
SFS 75 300/4 300 4 150 3.0 420 25200 37800 50400 4.9 3.6 9.0 13.0
4.5 630 37800 56700 75600 4.9 3.6 10.5 16.0
6.0 840 50400 75600 100800 4.9 3.6 12.0 19.1
SFS 75 375/5 375 5 150 3.0 525 31500 47250 63000 6.1 3.6 9.0 18.4
4.5 787.5 47250 70875 94500 6.1 3.6 10.5 21.6
6.0 1050 63000 94500 126000 6.1 3.6 12.0 25.0
SFS 75 450/6 450 6 150 3.0 630 37800 56700 75600 7.3 3.6 9.0 23.8
4.5 945 56700 85050 113400 7.3 3.6 10.5 27.8
6.0 1260 75600 113400 151200 7.3 3.6 12.0 31.8



Варианты компоновки фильтров в батареи

Тип фильтра Кол-во рукавов, шт. Кол-во секций, шт. Диаметр рукава,
мм
Длина рукава,
м
Площадь фильтрации,
м2
Производительность фильтра,
м3/ч при скорости фильтрации м3/мин
Габаритные размеры, м Масса, т
1.0 1.5 2.0 L B H
SFS 75 900/12 900 12 150 6.0 2520 151200 226800 302400 7.0 12.0 12.0 63.0
SFS 75 1800/24 1800 24 150 6.0 5040 302400 453600 604800 14.0 12.0 12.0 128.0
SFS 75 3600/48 3600 48 150 6.0 10080 604800 907200 1209600 28.0 14.0 12.0 260.0



Характеристики фильтров SFS

Тип фильтра Производительность,
м3/час
Длина рукавов
м
Количество
секций шт.
Площадь фильтрации
м2
Количество
рукавов шт.
SFS 50 100/2-3.0 16800 3 2 140 100
SFS 75 150/2-3.0 25200 3 2 210 150
SFS 75 225/3-4.5 56700 4,5 3 472,5 225
SFS 75 450/6-6.0 151200 6 6 1260 450
SFS 75 1800/24-6.0 604800 6.0 24 5040 1800
