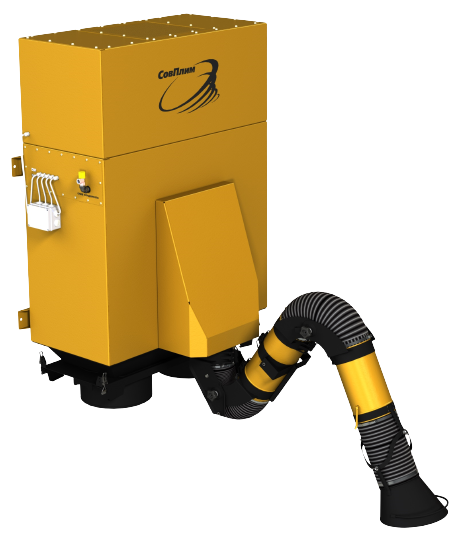

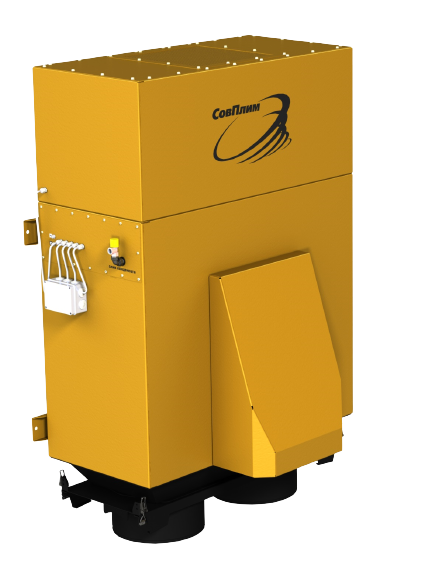

Настенный механический самоочищающийся фильтр НМСФ с вертикальными картриджами для процессов сварки, зачистки и других видов пыли с начальной концентрацией до 2 г/м3
Фильтр предназначен для очистки воздуха от аэрозолей и частиц пыли, образующихся в процессе сварки, зачистки, шлифовки металлов, а также аналогичных видов обработки различных материалов.
Комплектуется встроенным вентилятором в шумопоглощающем кожухе. Не требует установки глушителя шума благодаря особой конструкции выходного патрубка. Очищенный воздух направляется строго вверх, что исключает сквозняки и обеспечивает комфортные условия для персонала. Агрегаты НМСФ выпускаются в исполнениях: для подключения одного либо двух вытяжных устройств 160 мм или одного устройства 200 мм. Предусмотрен вариант крепления фильтров на стандартной напольной подставке.
Области применения
- Сварочные процессы
- Зачистка, шлифовка, обработка поверхностей
Ограничения
Окружающая среда и очищаемый воздух не должны быть взрывоопасными и содержать агрессивные вещества и газы, а также пыль склонную к тлению и самовозгоранию.
Наши специалисты с высокой квалификацией ответят на любой ваш запрос и окажут техническую поддержку по всему спектру оборудования
(342) 229-37-35, office@usk.perm.ru
Прошу Вас заполнить Опросные листы для более быстрого и точного подбора оборудования:
- Различные варианты установки — навесная конструкция для экономии пространства, напольная подставка для установки фильтра в любом месте.
- Отдельный шкаф управления для монтажа в удобном месте
- 4 типа фильтрующих тканей для различных применений
- Вертикальное расположение фильтрующих картриджей
- Быстрая и простая замена фильтрующих картриджей
- Надежная вставка рассекатель вместо вращающихся сопел
- Крепление вытяжных устройств непосредственно к фильтру
- Удобная и безопасная система отсоединения пылесборников
- Интеллектуальная система очистки с Δр-функцией
- Наличие моделей со встроенным компрессором
- Низкий уровень шума встроенного вентилятора
- Влагомаслоотделитель с редуктором и манометром в комплекте (для моделей без компрессора)
- Новый контроллер управления с текстовым дисплеем
- Цифровая индикация загрязненности картриджа на дисплее
- Светозвуковая сигнализация
Устройство фильтра НМСФ-2
Фильтр представляет собой навесную сборную установку, которая включает в себя:
• металлический корпус, разделенный внутренней перегородкой на камеры неочищенного и очищенного газа, предназначенный для вертикального размещения двух фильтровальных элементов;
• цилиндрический фильтровальный элемент с гофрированной (складчатой) фильтрующей поверхностью, которая дополнительно имеет синусоидальное тиснение, обеспечивающее высокую эффективность отделения частиц пыли с поверхности фильтрующего материала при встряхивании, а также предотвращает уменьшение активной площади фильтрации из-за смыкания стенок гофр за счет разрежения работающего вентилятора;
• автоматическую систему регенерации картриджей, не требующую остановки вентилятора (очистка картриджей осуществляется при помощи обратной продувки импульсами сжатого воздуха);
• встроенный безмасляный компрессор (модели НМСФ-2ХХХ-К) для обслуживания рабочих мест, не оснащенных сетью сжатого воздуха;
• встроенный вентилятор в шумопоглощающем корпусе, с выходом очищенного воздуха вверх, исключающим дискомфорт для персонала из-за образования сквозняков.
Фильтр управляется пультом управления, который оснащен специальным контроллером с ΔР-функцией. Контроллер запускает очистку картриджей при достижении определённого значения перепада давления. Пульт управления в форме металлического шкафа устанавливается отдельно от фильтра (рядом с ним) в доступном для персонала месте.
Фильтры специально спроектированы для совместной работы с вытяжными устройствами серии KUA производства АО «СовПлим», которые крепятся непосредственно к патрубку входного блока, либо другими вытяжными устройствами (FM, UK или воздуховодами), которые монтируются рядом с фильтром.
Для случаев, когда монтаж фильтра на стене или других вертикальных поверхностях производственных помещений затруднен либо невозможен, предусмотрена возможность его установки на напольной подставке.
Требования к климатическим условиям
| Характеристика | Значение |
|---|---|
| Мин. рабочая температура | 5°C |
| Макс. рабочая температура | 45°C |
| Макс. относительная влажность при 25°C | 80% |
| Температура очищаемого воздуха, не более | 80°C |
| Воздушный поток должен быть невзрывоопасным. Содержание в нем агрессивных паров и газов, слипающейся и волокнистой пыли, склонных к тлению и самовозгоранию материалов не допускается. | |
Принцип работы
- Воздушно-пылевой поток под действием разрежения, создаваемого встроенным вентилятором (поз. 6), всасывается через воздухоприемную воронку вытяжного устройства. Загрязненный воздух огибает защитный экран-отбойник (поз. 4), который задерживает крупные частицы загрязнений и равномерно распределяет поток, поступающий в фильтровальную камеру. Далее воздух проходит сквозь фильтровальный материал картриджей (поз. 8), мелкодисперсные загрязнения оседают на их поверхности, а очищенный воздух через выходное отверстие в верхней плоскости фильтра поступает обратно в помещение.
- В процессе эксплуатации пылевой слой на поверхности картриджей утолщается, сопротивление растет, требуется регенерация.
- Очистка запыленных картриджей осуществляется обратной продувкой импульсами сжатого воздуха. Процесс очистки автоматизирован. Алгоритмом очистки управляет контроллер с ΔР-функцией, входящий в состав пульта управления. Контроллер определяет перепад давления (ΔР) между камерами неочищенного и очищенного воздуха при помощи встроенного электронного дифференциального манометра. При достижении определенного уровня ΔР запускается очистка.
- Равномерное распределение потока сжатого воздуха по всей внутренней поверхности картриджей обеспечивается при помощи вставки-обтекателя.
- В результате импульсной продувки осевшие на поверхности картриджей частицы отделяются и осыпаются в пылесборник (поз. 1).
- Сжатый воздух к фильтру без встроенного компрессора подается от заводской сети сжатого воздуха. Для защиты фильтра от загрязнений и влаги, присутствующих в сжатом воздухе, применяется влагомаслоотделитель (ВМО), установленный на корпусе фильтра (поз. 10).
Общий вид и основные составные части фильтра
1 — пылесборник;
2 — кронштейн пылесборников;
3 — блок входной;
4 — отбойник;
5 — корпус фильтра;
6 — блок вентилятора;
8 — картридж;
9 — прижимная пластина;
10 — влагомаслоотделитель;
11 — клеммная коробка;
12 — предохранительный клапан
| Параметр /Модель |
НМСФ-2х160 | |||
|---|---|---|---|---|
| Максимальный расход воздуха, м³/ч* | ||||
| Входная концентрация пыли, г/м³ | ||||
| Площадь фильтрующей поверхности, м² | ||||
| Количество фильтрующих картриджей, шт. | ||||
| Напряжение питания фильтра, В/Гц/Ф | ||||
| Мощность двигателя встроенного вентилятора, кВт | ||||
| Мощность двигателя встроенного безмасляного компрессора, кВт | ||||
| Мощность пульта управления, кВт | ||||
| Макс. расход сжатого воздуха, л/мин. свободного воздуха: | ||||
| – заводская настройка (1 имп./мин.) | ||||
| – ручная настройка (до 3 имп./мин.) | ||||
| Давление подаваемого сжатого воздуха (рабочее), МПа (бар) |
(5,0–5,5) |
(5,0–5,5) |
||
| Классы чистоты сжатого воздуха по ГОСТ Р ИСО 8573-1 | ||||
| Класс фильтрации: по ГОСТ Р ЕН 779-2014 (DIN EN 779-93) по DIN EN 60335-2-69 |
М |
|||
| Уровень шума не более, дБА | ||||
| Емкость пылесборника / Количество пылесборников, л/шт. | ||||
| Степень защиты по ГОСТ 14254-2015 (IEC 60529:2013) | ||||
| Режим работы | ||||
| Тип компрессора | ||||
| Диаметр входных патрубков, мм / кол-во | ||||
| Габаритные размеры, Д х Ш х В, мм |
||||
| Масса фильтра не более, кг (без вытяжного устройства) | ||||
* Указан максимальный расход воздуха. Рабочий расход воздуха для каждого конкретного применения должен согласовываться с нашими специалистами
Фильтры без встроенного компрессора
Модели НМСФ-2х160, НМСФ-2-200 без встроенного компрессора
Фильтры с встроенным компрессором
Модели НМСФ-2х160, НМСФ-2-200 с встроенным компрессором
Модельный ряд НМСФ-2
| Эскиз | Код | Модель фильтра | Тип картриджа |
|---|---|---|---|
 |
501169 | НМСФ-2х160-T12 | CART-T12 |
| 501161 | НМСФ-2х160-K-T12 | ||
| 501171 | НМСФ-2х160-D12 | CART-D12 | |
| 501163 | НМСФ-2х160-K-D12 | ||
| 501172 | НМСФ-2х160-C12 | CART-C12 | |
| 501164 | НМСФ-2х160-K-C12 | ||
| По запросу | НМСФ-2х160-TC12 | CART-TC12 | |
| По запросу | НМСФ-2х160-K-TC12 | ||
 |
501173 | НМСФ-200-T12 | CART-T12 |
| 501165 | НМСФ-200-К-T12 | ||
| 501175 | НМСФ-200-D12 | CART-D12 | |
| 501167 | НМСФ-200-К-D12 | ||
| 501176 | НМСФ-200-C12 | CART-C12 | |
| 501168 | НМСФ-200-К-C12 | ||
| По запросу | НМСФ-200-ТC12 | CART-TC12 | |
| По запросу | НМСФ-200-К-ТC12 |
Сменные картриджи
| Эскиз | Код | Модель | Описание |
|---|---|---|---|
| Сменные картриджи фильтрующие, 12 м² | |||
 |
6903 | CART-Т12 | Картридж фильтрующий. Полиэстер с PTFE-мембраной. Не требуется предварительное запыление. Сухие сварочные аэрозоли, возгоны, паяльные дымы. Различные виды сухой мелкодисперсной пыли с преобладающим размером частиц менее 0,5 мкм. |
| 6900 | CART-D12 | Картридж фильтрующий. Полиэстер. Рекомендуется предварительное запыление средством Preco-N. Сварочные аэрозоли, в т. ч. от сварки замасленных деталей, пыль с небольшими следами масла — предварительное запыление обязательно. Пыли различные с преобладающим размером частиц более 0,5 мкм. |
|
| 6901 | CART-С12 | Картридж фильтрующий. Полиэстер с антистатическим покрытием. Рекомендуется предварительное запыление средством Preco-N. Различные виды пыли с преобладающим размером частиц более 0,5 мкм, склонные накапливать электростатический заряд. |
|
| под заказ | CART-TC12 | Картридж фильтрующий. Полиэстер с PTFE-мембраной и антистатическим покрытием. Рекомендуется предварительное запыление средством Preco-N. Различные виды пыли с преобладающим размером частиц менее 0,5 мкм, склонные накапливать электростатический заряд. |
|
| Средство для предварительного запыления | |||
 |
18079 | Preco-N | Средство для предварит. запыления картриджей, 1 кг. |
| 7331 | Preco-N | Средство для предварит. запыления картриджей, 12 кг. | |
Аксессуары
| Эскиз | Код | Модель | Описание |
|---|---|---|---|
| Дополнительные аксессуары | |||
 |
6081 | ПБ-160 | Патрубок для НМСФ-1/2х160. Для подключения вытяжных устройств Ø160 мм, монтируемых отдельно от фильтра |
| 6339 | ПБ-200 | Патрубок для НМСФ-200. Для подключения вытяжных устройств Ø200 мм, монтируемых отдельно от фильтра | |
 |
6034 | ПФ-НМСФ-200/2×160 | Подставка для фильтров НМСФ-200/2×160. Высота 2800 мм |
Подставка ПФ-НМСФ-200/2×160 для установки фильтра на полу
Пульт управления фильтрами НМСФ-2
Устройство моделей со встроенным вентилятором (на примере MF-H-42-F4)
2 – переключение на дистанционное управление;
3 – замок дверцы;
4 – светоиндикатор включения сети;
5 – светоиндикатор работающего вентилятора;
6 – светоиндикатор АВАРИЯ ВЕНТИЛЯТОР;
7 – звуковой индикатор;
8 – окно для дисплея встроенного контроллера;
9 – заземление;
10 – ввод кабельный для кабеля Ø 4,6–7,6 мм;
11 – ввод кабельный для кабеля Ø 6–10 мм;
12 – ввод кабельный для кабеля Ø 9–14 мм;
13 – вводы пневмотрубок к дифманометру контроллера;
14 – выключатель нагрузки.
Входит в комплект поставки:
• Пульт управления с дисплеем, контроллером с ΔP-функцией и встроенным электронным дифференциальным манометром, пускателем с тепловым реле;
• Вентилятор в шумопоглощающем кожухе;
• Пылесборник подвесной, емкость 22 л. — 2 шт;
• Картридж фильтрующий, 12 м² — 2 шт;
• Влагомаслоотделитель для сжатого воздуха с регулятором давления и манометром;
• Блок входной:
– с двумя отверстиями Ø160 мм для KUA-M-XH(L) (в моделях НМСФ-2х160 и НМСФ-2х160-К);
– с одним отверстием Ø200 мм для KUA-200-XH(L) (в моделях НМСФ-200 и НМСФ-200-К);
• Встроенный компрессор (в моделях с индексом «К»).
!Не входит в комплект поставки (заказывается отдельно):
• Вытяжные устройства:
– Ø160 мм — 2 шт. (в моделях НМСФ-2х160 и НМСФ-2х160-К);
– Ø200 мм — 1 шт. (в моделях НМСФ-200 и НМСФ-200-К);
• Патрубки (если вытяжные устройства крепятся рядом с фильтром):
– ПБ-160 – 2 шт. (в моделях НМСФ-2х160 и НМСФ-2х160-К);
– ПБ-200 – 1 шт. (в моделях НМСФ-200 и НМСФ-200-К);
• Компрессор сжатого воздуха (в моделях без индекса «К»).
