Фильтры серии SFB являются экономичным и компактным решением для очистки воздуха и газовоздушных смесей от пыли различного дисперсного состава и аэрозолей различного происхождения.

Представляют собой моноблочные автоматические самоочищающиеся картриджные фильтры непрерывного действия, состоящие из цилиндрического корпуса с фильтровальными элементами и системой регенерации, бункера и пылесборника. Площадь фильтрующей поверхности составляет от 15 до 27 м2. Стандартно применяемая фильтровальная ткань – полиэстер с ePTFE-мембраной.

Регенерация фильтров осуществляется путем импульсной продувки сжатым воздухом. Фильтры в стандартном исполнении могут устанавливаться внутри помещений (до + 5 °С), в уличном исполнении на открытом воздухе (до — 40 °С).

Применение

Фильтры могут применятся для обслуживания технологических процессов металлургической, химической, горнодобывающей, перерабатывающей, машиностроительной, строительной, фармацевтической и прочих отраслей промышленности.

Ограничения в применении

Фильтры серии SFВ не предусматривают конструктивных мер защиты от взрыва, а также не предназначены для следующих видов пыли:

  • для тлеющей и самовозгорающейся пыли;
  • для волокнистой пыли;
  • для слипающейся пыли;
  • для пыли с содержанием влаги.



Требуется помощь в подборе оборудования?

Наши специалисты с высокой квалификацией ответят на любой ваш запрос и окажут техническую поддержку по всему спектру оборудования

(342) 229-37-35, office@usk.perm.ru

Для более быстрого получения ТКП заполните Опросный лист

Опросный лист – ПФ (Промышленные фильтры)

Опросный лист – ПФ взрывозащита (Промышленные фильтры)

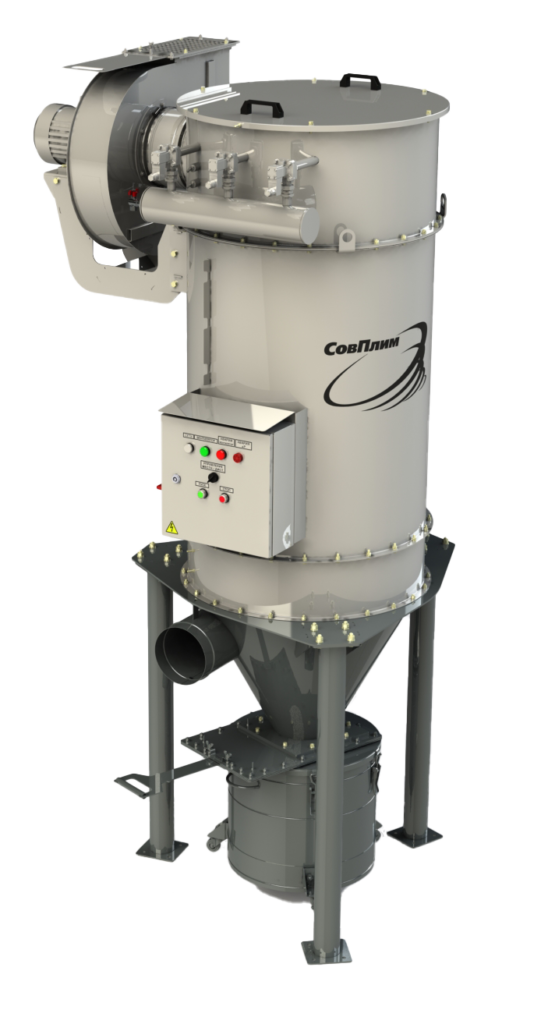

Картриджный фильтр с импульсной продувкой SFB
Узнать цену

    Заказ звонка

    Нажимая кнопку «Заказать звонок», Вы соглашаетесь с нашей политикой конфиденциальности



    Преимущества

    • Высокая степень очистки
      Остаточная запыленность <5 мг/м3 и менее с применением специальных фильтровальных материалов и усовершенствованной системы регенерации.
    • Простое, удобное и безопасное обслуживание фильтровальных элементов с выемкой из «чистой» области фильтра:
      • позволяет изготовить компактный фильтр и использовать его в помещениях с ограничениями по длине, ширине и высоте;
      • является эргономичным, потому что снижает нагрузку на позвоночник человека при замене фильтрующих элементов, так как практически весь вес фильтровального
        элемента приходится на панель чистой зоны;
      • позволяет безопасно обслуживать фильтр и осуществлять замену фильтровального элемента без демонтажа других, находясь в «чистой» зоне оборудования.
    • Простая сборка и установка
      Фильтр поставляется в виде цельно-сборного агрегата или укрупнено собранных модулей (корпус, бункер с опорами, система регенерации), что упрощает монтаж на месте в ограниченных габаритах и значительно сокращает сроки ввода оборудования в эксплуатацию.
    • Высококачественная покраска фильтра
      Для защиты корпуса фильтра от внешних воздействий возможна специальная пескоструйная обработка поверхности металла и дальнейшая трехслойная покрытие красками финского производителя.

    Технические характеристики

    Наименование параметра или характеристики
    значение параметра/center>
    Входная концентрация, мг/м3
    до 20
    Концентрация пыли на выходе, мг/м3
    <5
    Максимальная потеря давления в фильтре, Па
    2 000
    Рекомендуемое рабочее давление сжатого воздуха, МПа (бар)
    0,6 (6)
    Потребление сжатого воздуха
    (при нормальных условиях), нм3/ч
    3–4
    Напряжение питания фильтра, В (Частота, Гц) по ГОСТ 29322, с вентилятором/ без вентилятора
    400 (50)/ 230 (50)
    Температура очищаемого газовоздушного потока, °С
    до +80 °С



    Технические характеристики



    Общий технический чертёж серийного фильтра SFB-15-GV/DB

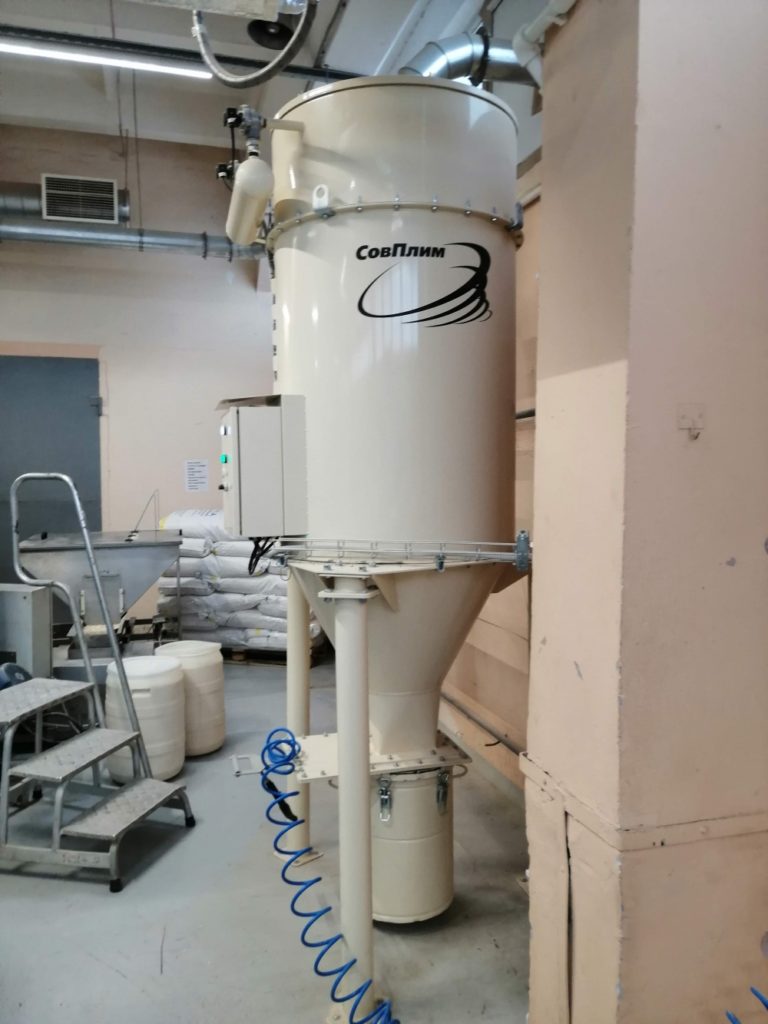

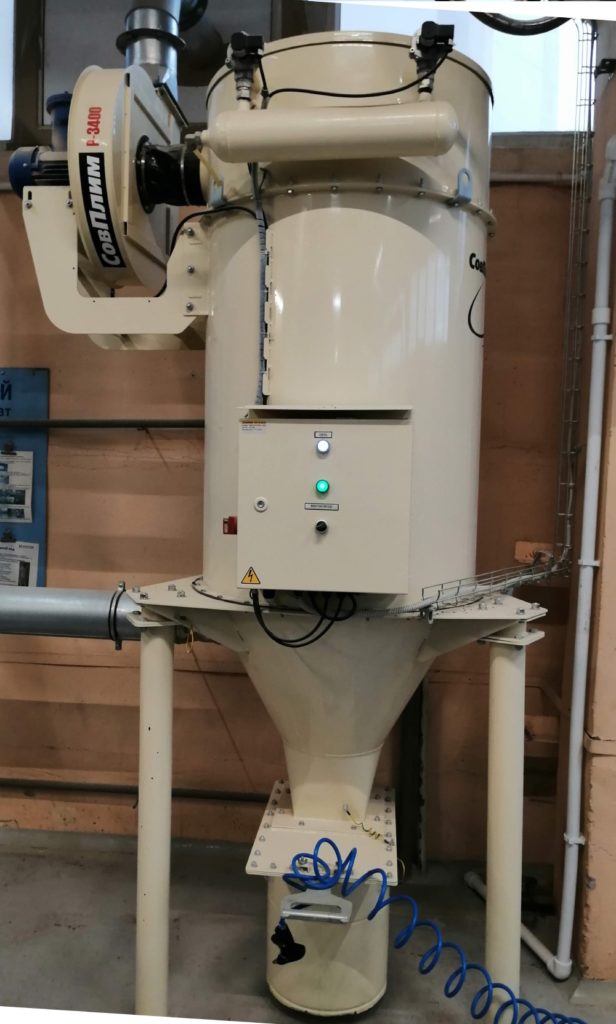

    Аспирационная установка SFB-15-GV/DB

    Общий технический чертёж серийного фильтра SFB-27-GV/DB

    Аспирационная установка SFB-27-GV/DB

    Конструкция

    Фильтровальные элементы

    Фильтровальный элемент для фильтра SFB представляет собой цилиндрический продольно гофрированный патрон (картридж) из нетканого материала. Стандартно применяемая фильтровальная ткань – полиэстер.

    Типы фильтровальных элементов



    Изображение Модель Описание Активная площадь фильтрации, м2 Длина картриджа, мм Материал фильтрующей

    поверхности
    CART-T-2,5-SFB Картридж фильтрующий

    круглый (1000 мм)

    		 2,5 1 000 Полиэстер с ePTFE мембраной
    CART-TC-2,5-SFB Картридж фильтрующий

    круглый антистатический

    (1000 мм)

    		 2,5 1 000 Полиэстер с ePTFE мембраной и

    антистатическим покрытием
    CART-T-3,0-SFB Картридж фильтрующий

    круглый (1200 мм)

    		 3,0 1 200 Полиэстер с ePTFE мембраной
    CART-TC-3,0-SFB Картридж фильтрующий

    круглый антистатический

    (1200 мм)

    		 3,0 1 200 Полиэстер с ePTFE мембраной и

    антистатическим покрытием
