Фильтры серии SFB являются экономичным решением для аспирации силосов, загружаемых под избыточным давлением. Представляют собой моноблочные автоматические самоочищающиеся патронные фильтры непрерывного действия в цилиндрическом корпусе.
Площадь фильтрующей поверхности составляет от 15 до 27 м2. Стандартно применяемая фильтровальная ткань – полиэстер. Регенерация фильтров осуществляется путем импульсной продувки сжатым воздухом. Фильтры могут устанавливаться как внутри помещений, так и на открытом воздухе, при окружающей температуре до -40оС.
Области применения:
- Вентиляция силосов, бункеров;
- Аспирация мест пересыпок.
Ограничения в применении фильтров SFB
Фильтры серии SFВ не предусматривают конструктивных мер защиты от взрыва, а также не предназначены для следующих видов пыли:
- для тлеющей и самовозгорающейся пыли;
- для волокнистой пыли;
- для слипающейся пыли;
- для пыли с содержанием влаги
Нужна помощь в подборе оборудования?
Наши технические специалисты проконсультируют и рассчитают оборудование под ваши задачи (342) 229-37-35, office@usk.perm.ru
Для более быстрого получения ТКП прошу заполнить Опросный лист
Преимущества
- Высокая степень очистки
Остаточная запыленность 5-10 мг/м3 и менее с применением специальных фильтровальных материалов и усовершенствованной системы регенерации. - Простое, удобное и безопасное обслуживание фильтровальных элементов с выемкой из «чистой» области фильтра:
- позволяет изготовить компактный фильтр и использовать его в помещениях с ограничениями по длине, ширине и высоте;
- является эргономичным, потому что снижает нагрузку на позвоночник человека при замене фильтрующих элементов, так как практически весь вес фильтровального
элемента приходится на панель чистой зоны; - позволяет безопасно обслуживать фильтр и осуществлять замену фильтровального элемента без демонтажа других, находясь в «чистой» зоне оборудования.
- Простая сборка и установка
Фильтр поставляется в виде цельно-сборного агрегата или укрупнено собранных модулей (корпус, бункер с опорами, система регенерации), что упрощает монтаж на месте в ограниченных габаритах и значительно сокращает сроки ввода оборудования в эксплуатацию. - Высококачественная покраска фильтра
Для защиты корпуса фильтра от внешних воздействий возможна специальная пескоструйная обработка поверхности металла и дальнейшая трехслойная покрытие красками финского производителя.
Конструкция фильтров SFB

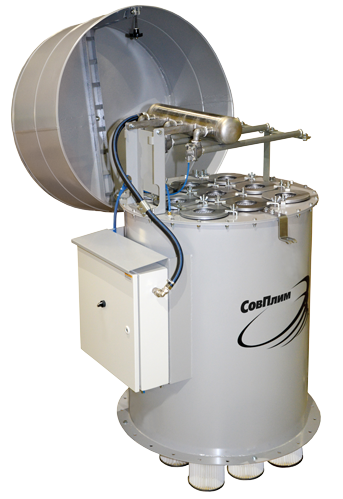

Фильтр серии SFB конструктивно состоит из цилиндрического корпуса с откидной крышкой. Корпус фильтра изготавливается из листовой стали и окрашивается высококачественной порошковой краской, которая обеспечивает высокую степень защиты корпуса фильтра от воздействия окружающих среды. Внутри корпуса размещены фильтровальные элементы, а под откидной крышкой смонтирована система продувки.
Блок управления системой продувки располагается на боковой стенке снаружи фильтра. В исполнении для -40 °С блок управления изнутри изолируется и подогревается, ресивер изготавливается из нержавеющей стали, а клапаны, осуществляющие подачу сжатого воздуха для регенерации, комплектуются морозостойкими мембранами.
Фильтровальные элементы
Фильтровальный элемент для фильтра SFB представляет собой цилиндрический продольно гофрированный патрон (картридж) из нетканого материала. Стандартно применяемая фильтровальная ткань – полиэстер.
| Изображение | Код | Модель | Описание | Фильтровальная поверхность, м2 | Материал фильтрующей поверхности |
|---|---|---|---|---|---|
 |
600002 | CART-T-2,5-SFB | Картридж фильтрующий круглый (1000 мм) |
2,5 | Полиэстер с ePTFE мембраной |
| 600003 | CART-TC-2,5-SFB | Картридж фильтрующий круглый антистатический (1000 мм) |
2,5 | Полиэстер с ePTFE мембраной и антистатическим покрытием |
|
| 600006 | CART-T-3,0-SFB | Картридж фильтрующий круглый (1200 мм) |
3,0 | Полиэстер с ePTFE мембраной | |
| 600007 | CART-TC-3,0-SFB | Картридж фильтрующий круглый антистатический (1200 мм) |
3,0 | Полиэстер с ePTFE мембраной и антистатическим покрытием |
Принцип работы
Загрязнённый воздух поступает внутрь корпуса фильтра за счёт сброса избыточного давления в силосе при его загрузке. Воздушный поток равномерно распределяется в пространстве «грязной» камеры и проходит через фильтрующий материал картриджей, на поверхности которого частицы пыли оседают. Очищенный воздух проходит «чистую» камеру и выбрасывается из фильтра наружу.
В процессе эксплуатации толщина пылевого слоя на фильтровальных элементах утолщается, сопротивление растёт, требуется регенерация. Регенерация запылённых картриджей осуществляется за счёт обратной продувкой импульсами сжатого воздуха. Процесс регенерации автоматизирован, алгоритмом управляет контроллер, входящий в состав шкафа управления.
При достижении определённого значения перепада давления (ΔР) между «грязной» и «чистой» камерами фильтра контроллер открывает электромагнитные клапаны, сжатый воздух из ресивера резко выбрасывается во внутреннюю полость картриджей. В результате импульсной продувки осевшие на поверхности фильтровального материала частицы отделяются и осыпаются обратно в хранилище.
Комплект поставки
| Стандартный комплект поставки | |
|---|---|
| Корпус фильтра с откидной крышкой | |
| Система продувки в комплекте: | — ресивер для сжатого воздуха |
| — трубы продувки | |
| — импульсные мембранные клапаны | |
| — блок управления КФ-4 | |
| Фильтровальные картриджи CART-T-…-SFB или CART-TC-…-SFB | |
| Линия заземления (для фильтров в антистат. исполнении) | |
| Подогрев блока управления (в исполнении для -40 °С) | |
| Дополнительная комплектация | |
|---|---|
| Специальные фильтровальные картриджи | |
| Пылесборник с опорами | |
| Система выгрузки и сбора уловленной пыли | |
| Вентилятор | |
| Монтажный фланец (заказывается отдельно) |
Варианты исполнения фильтров SFB (на примере фильтра SFB-27)
- Стандартное исполнение, маркировка: SFB-27
- Антистатическое исполнение, маркировка: SFB-27 ant
- Морозостойкое исполнение, маркировка: SFB-27-WP
- Морозостойкое антистатическое исполнение, маркировка: SFB-27-WP ant
Сводные технические характеристики серийной линейки фильтров SFB
| Технические характеристики | Марка фильтра | |||
| Количество картриджей, шт. | ||||
| Активная площадь фильтрации, м² | ||||
| Длина картриджа, мм | ||||
| Номинальная производительность, м³/ч | ||||
| Максимальная производительность, м³/ч | ||||
| Остаточная концентрация, мг/м³ | ||||
| Потребляемая мощность, Вт | ||||
| Уровень шума, дБ | ||||
| Температура эксплуатации, °С | ||||
| Давление сжатого воздуха (рабочее), бар | ||||
| Потребление по сжатому воздуху (при нормальных условиях), Нм³/ч |
||||
| Требование по качеству сжатого воздуха: – класс по ГОСТ 17433-80; – класс по ISO 8573-1 |
2–3 (масло и влага не допускаются) |
|||
| Габаритные размеры Д х Ш х В, мм | ||||
| Масса, кг | ||||
Комплектации
|
|
|||||||||||||||||||||||
Варианты исполнения фильтров SFB (на примере фильтра SFB-27)
- Стандартное исполнение; маркировка: SFB-27
- Антистатическое исполнение; маркировка: SFB-27 ant
- Морозостойкое исполнение; маркировка: SFB-27-WP
- Морозостойкое антистатическое исполнение; маркировка: SFB-27-WP ant
