Вытяжные шкафы JAP предназначены для удаления лакокрасочного тумана, образующегося при распылении красок, эмали, лаков суспензий, морилок, грунта.

JAP представляют собой модульную конструкцию и в зависимости от потребностей заказчика могут составляться в установку требуемой производительности.

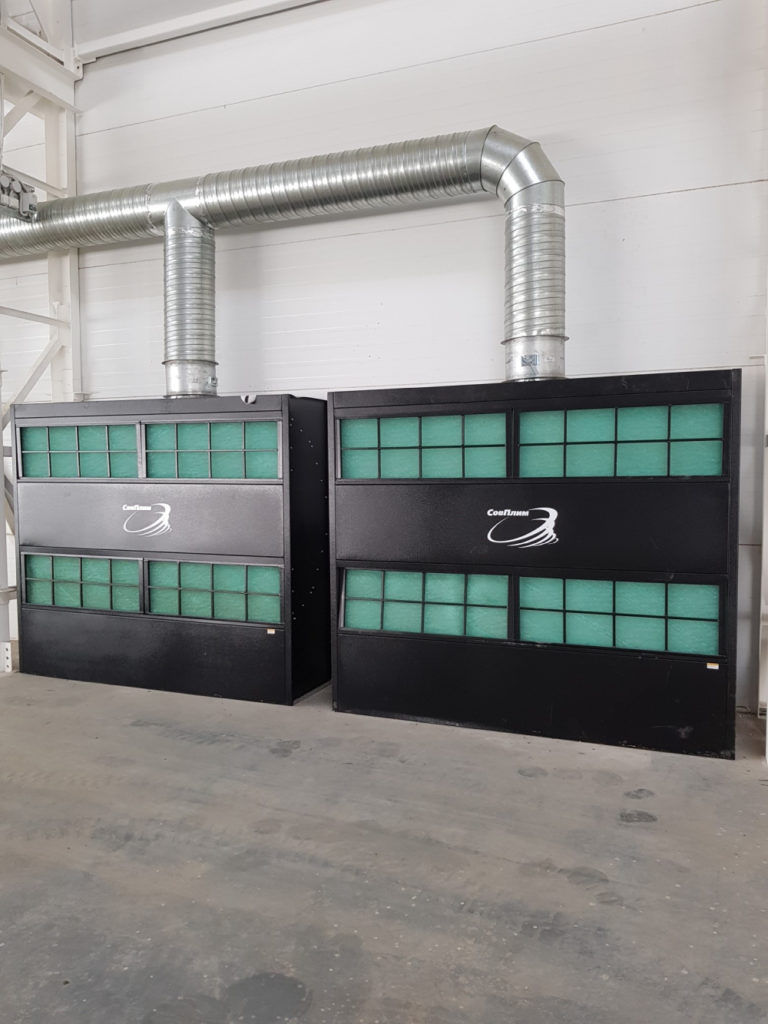

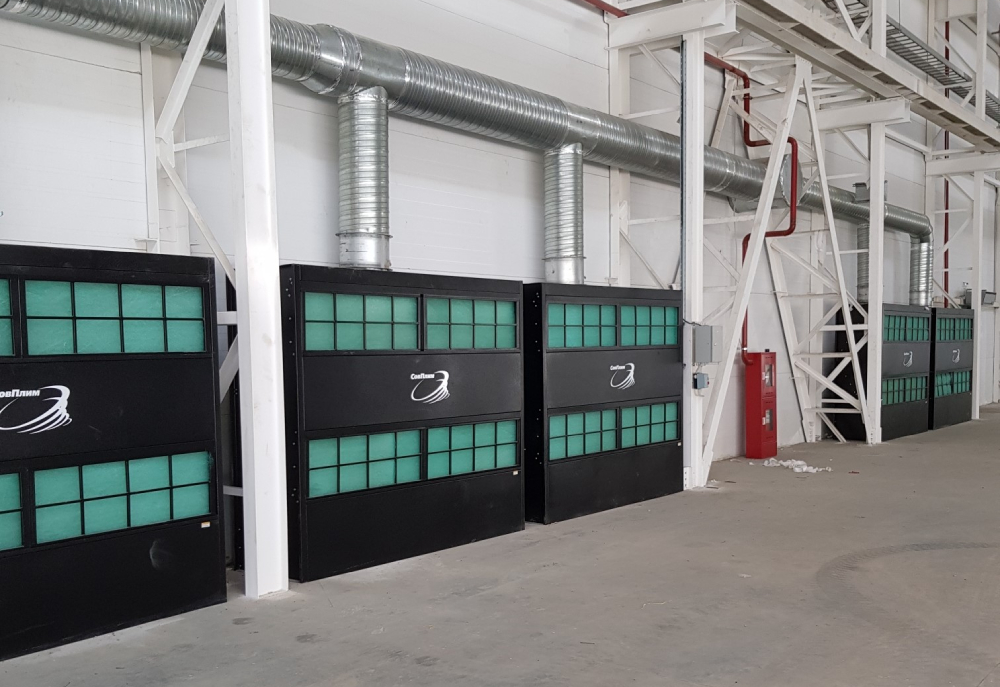

Одиночный вытяжной шкаф может иметь две или три вытяжных секции. Также шкафы могут составляться в батарею.

В качестве основного фильтровального материала в шкафах применяется фильтр Paint-Stop. Дополнительно в качестве префильтра может применяться гофрированный фильтр.

Производительность

Шкафы выпускаются в двух моделях по производительности:

  • с двумя рядами вытяжных решеток (индекс 2 в модели) — производительность 3500 м3/ч,
  • с тремя рядами вытяжных решеток (индекс 3 в модели) — производительность 5250 м3/ч.

Модульная конструкция

Шкафы JAP представляют собой модульную конструкцию и в зависимости от потребностей заказчика могут составляться в установку требуемой производительности.

Двухступенчатая система очистки

В качестве фильтра используются вставки из краско-пылеулавливающего материала Paint-Stop и инерционного гофрированного картона. Процедура замены фильтров проста и не требует специальных навыков.

Контроль загрязнённости фильтровальных вставок

Степень загрязнённости фильтровальных вставок контролируется с помощью встроенного в каждый шкаф наклонного жидкостного дифференциального манометра.

Вариативное подключение

Патрубок подключения к вытяжному воздуховоду может располагаться в верхней части шкафа (индекс в модели — T (Top)) или в нижней его части (индекс в модели — D (Down)).

Примечание: вытяжной вентилятор заказывается отдельно.



Вытяжка при окраске на производстве
Узнать цену

    Заказ звонка

    Нажимая кнопку «Заказать звонок», Вы соглашаетесь с нашей политикой конфиденциальности



    Технические характеристики

    Характеристики шкафов

    JAP-2-T
    (код 501277)
    JAP-2-D
    (код 501279)    		 JAP-2-T-IF
    (код 501281)
    JAP-2-D-IF
    (код 501283)    		 JAP-3-T
    (код 501278)
    JAP-3-D
    (код 501280)    		 JAP-3-T-IF
    (код 501282)
    JAP-3-D-IF
    (код 501284)
    Площадь живого сечения, м2
    1,5
    2,25
    Производительность, м3/ч
    3500
    5250
    Аэродинамическое сопротивление, Па
    500
    Габаритные размеры, мм (В х Д х Ш)
    2 200 х 2 550 х 750
    Фильтровальный материал Paint-Stop, комплект
    2
    3
    Фильтр лабиринтный картонный, комплект 2
    3
    Масса, кг
    120
    Класс пожаробезопасности
    по DIN 53438
    F1





    Характеристики фильтров

    Принцип работы

    Принцип работы

    Лакокрасочная пыль под действием разряжения, создаваемого вентилятором вентиляционной системы (подбирается и заказывается отдельно), затягивается в вытяжные решётки шкафа, где проходит через одну или две ступени фильтрации (в зависимости от модели).

    1. Модели шкафов JAP-2(3)-T(D)-IF (с двухступенчатой очисткой)

      Сначала лакокрасочные частицы задерживаются инерционными фильтрами IF-JAP (класс фильтрации G2), которые имеют лабиринтную структуру, что позволяет эффективно задерживать большие объёмы крупно- и мелкодисперсной пыли.

      Затем оставшиеся частицы задерживаются основными краско-пылеулавливающими фильтрами PSF-JAP (Paint-stop) с классом фильтрации G4.

      Примечание: Данные модели шкафов рекомендуется применять на участках с высокой интенсивностью работ.

    2. Модели шкафов JAP-2(3)-T(D) (с одноступенчатой очисткой)

      Лакокрасочные частицы сразу задерживаются основными краско-пылеулавливающими фильтрами PSF-JAP (Paint-stop) с классом фильтрации G4.

      Примечание: Данные фильтры эффективно улавливают весь спектр лакокрасочной пыли. При покрасочных работах высокой интенсивности указанные фильтры будут требовать более частой замены.

    Контроль загрязнённости фильтров

    В процессе эксплуатации шкафов JAP на поверхности фильтров увеличивается слой загрязнений, в следствии чего растёт их сопротивление.

    Для контроля загрязнённости фильтров (перепада давления между неочищенным и очищенным воздухом ΔP) каждый шкаф комплектуется встроенным жидкостным дифференциальным манометром. При достижении критического значения ΔP требуется замена фильтровального материала (см. вкладку «Фильтры и аксессуары»).

    Особенности конструкции

    Особенности конструкции

    Шкафы JAP оснащаются двумя либо тремя рядами вытяжных решеток, в которые устанавливаются вставки со специальными фильтровальными материалами для улавливания частиц пыли, образующихся при покраске с помощью пульверизаторов. Вставки могут состоять из одной или двух ступеней очистки.

    Дополнительно шкафы могут быть оснащены третьей ступенью фильтрации — вставкой из активированного угля — для нейтрализации сильных запахов.

    Одна ступень очистки:
    Вытяжной шкаф с фильтром Paint-Stop

    материал PaintStop
    материал PaintStop
    В стандартной комплектации применяются вставки из материала PaintStop с классом фильтрации G4 (ГОСТ Р ЕН 779).




    Общий вид и основные составные части (рис. 1)

    1 – фильтр Paint-Stop;
    2 – решетка прижимная
    3 – панель затеняющая средняя
    4 – панель затеняющая нижняя
    5 – стенка боковая
    6 – стенка задняя с патрубком
    7 – стенка задняя
    8 – панель задняя
    9 – панель затемняющая узкая

    Две ступени очистки:
    Вытяжной шкаф с фильтром Paint-Stop и гофрированным фильтром.

    jap-klass-filtracii-g2

    Дополнительно шкафы могут быть укомплектованы лабиринтным фильтром из специального картона для грубой очистки с классом фильтрации G2 (ГОСТ Р ЕН 779).



    Общий вид и основные составные части (рис. 2)

    konstrukciya-jap-1

    1 – фильтр гофрированный и фильтр Paint-Stop
    2 – фиксатор гофры
    3 – панель затеняющая средняя
    4 – панель затеняющая нижняя
    5 – стенка боковая
    6 – стенка задняя с патрубком
    7 – стенка задняя
    8 – панель задняя
    9 – планка соединительная

    Фильтры и аксессуары

    Сменные фильтры

    Код Артикул Наименование
    РЗ* PSF-JAP Фильтр краско-пылеулавливающий. Не регенерируемый.
    Размер: 2500 х 500 мм.
    Материал: стекловолокно (Paint-Stop).
    Класс фильтра: G4, ГОСТ Р ЕН 779.
    Количество фильтров для заказа:

    • шкафы серии JAP-2 — 2 шт.
    • шкафы серии JAP-3 — 3 шт.
    РЗ* IF-JAP Фильтр инерционный гофрированный. Не регенерируемый.
    Размер: 2500 х 500 мм.
    Материал: картон.
    Класс фильтра: G2, ГОСТ Р ЕН 779.
    Количество фильтров для заказа:

    • шкафы серии JAP-2 — 2 шт.
    • шкафы серии JAP-3 — 3 шт.
    * код изделия уточняйте у наших специалистов



    Аксессуары

    Код Артикул Наименование
    6397 OL-JAP-250 Переход Ø250 мм.
    6398 OL-JAP-315 Переход Ø315 мм.
    6399 OL-JAP-355 Переход Ø355 мм.
    6400 OL-JAP-400 Переход Ø400 мм.
