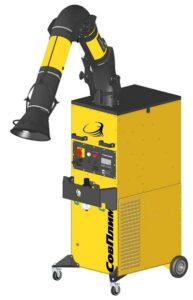

Передвижной механический самоочищающийся фильтр серии ПМСФ-1500 является однопостовым агрегатом, предназначенным для очистки воздуха от сварочных аэрозолей, мелкодисперсной пыли и других твёрдых частиц, образующихся при сварке, зачистке, шлифовке металлов, а также при аналогичных операциях обработки различных материалов.
Область применения
Агрегат ПМСФ-1500 специально спроектирован для эксплуатации в помещениях, где требуется локальная очистка воздуха, например:
- в производственных цехах;
- в реставрационных мастерских;
- в учебных классах и аттестационных пунктах;
- в химических лабораториях.

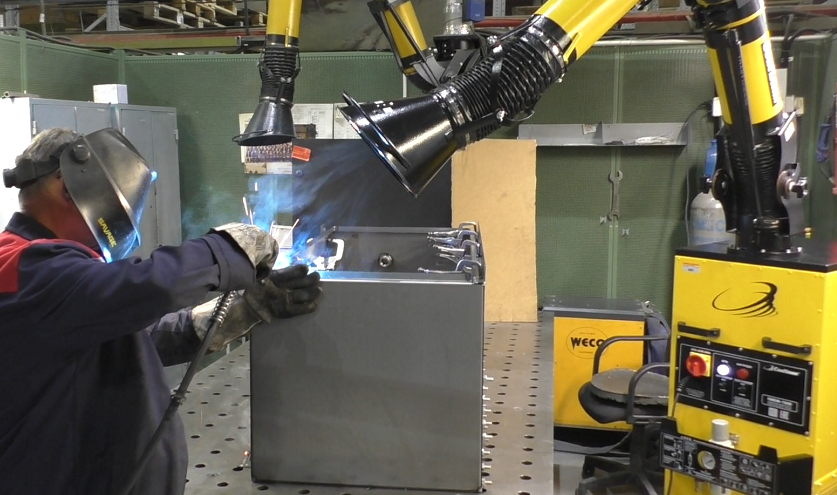

Принцип работы
Принцип работы фильтров серии ПМСФ-1500 основан на локальном захвате загрязненного воздуха, его механической очистке от вредных веществ основным фильтрующим элементом (картриджем), адсорбции газовых составляющих и летучих органических соединений угольными кассетами (2 шт., опция), возврате очищенного воздуха в производственное помещение.
Для защиты от посторонних предметов, крупных частиц, а также для снижения риска попадания искр и окалины на картридж, предусмотрена установка моющегося префильтра из многослойной просечной сетки из оцинкованной стали.
Агрегаты оснащены встроенной системой автоматической очистки, которая позволяет продолжительное время его эксплуатировать без необходимости замены основного фильтрующего элемента.
Нужная помощь в подборе оборудования?
Наши специалисты ответят на все ваши вопросы
(342) 229-37-35, office@usk.perm.ru
Преимущества оборудования:
- Высокая производительность 1400 м3/ч при низкой мощности 1,1 кВт
- Более легкий, компактный и маневренный корпус, по сравнению с предыдущими моделями ПМСФ
- Два способа очистки фильтрующего картриджа: импульсная, либо — с системой вращающихся сопел
- Низкий уровень шума – 68 дБА
- Удобная высота расположения панели управления – на уровне 950 мм от пола до ее центра
- Самый современный контроллер с текстовым дисплеем, встроенным дифференциальным датчиком и ΔР-функцией в максимальной комплектации
- Возможность установки кассет из гранулированного активированного угля (2 шт.) — для улавливания газовых составляющих и летучих органических соединений
- Двойная защита от искр и окалины
- Четыре типа фильтровальных материалов для применения с учетом особенностей технологических процессов
- Компактный пылесборник, выдвигающийся снаружи исключает контакт с грязной камерой фильтра и позволяет также бесконтактно вытряхивать пыль в одноразовый мешок
- В моделях со встроенным компрессором предусмотрено подключение сжатого воздуха от внешнего источника, которые обеспечивают максимальную автономность
- Напряжение питания 230 В, 50 Гц, кабель длиной 10 м, накопитель кабеля на бампере
- Удобное управление фильтром с помощью кнопок на воздухоприемной воронке (в комплектации с вытяжным устройством с подсветкой)
- Быстрый доступ ко всем элементам для обслуживания и ремонта благодаря большим съемным стенкам
- Замена картриджа через компактную верхнюю крышку обеспечивает более высокую герметичность и надежность, по сравнению с большой боковой дверью на петлях, которую легко повредить.
- Возможность применения для сварки замасленных металлов и при использовании антипригарных жидкостей.
Особенности конструкции
- Автоматическая очистка осуществляется с помощью импульсов сжатого воздуха.
- В базовой комплектации прямой импульс сжатого воздуха подается внутрь картриджа, в котором установлена вставка обтекатель. Подачей импульсов управляет таймер с ручной регулировкой их периодичности и длительности. Очистка происходит непрерывно с возможностью ее остановки.
- В максимальной комплектации очистка осуществляется с помощью двусторонней вращающейся рамки с отверстиями, через которые сжатый воздух равномерно встряхивает пыль с поверхности картриджа. Рамка расположена внутри картриджа. Ее вращение происходит с помощью реактивного воздействия импульсов сжатого воздуха.
- В максимальной комплектации управление осуществляется контроллером со встроенным дифференциальным датчиком, который запускает и останавливает импульсы очистки в зависимости от загрязненности картриджа (ΔР-функция).
- Контроллер оснащен текстовым дисплеем, который может отображать следующие параметры: степень загрязненности картриджа (ΔР), текущие параметры и состояние системы очистки, диагностические сообщения. Настройки параметров производятся в соответствующих меню с помощью кнопок.
- Для помещений необорудованных линией сжатого воздуха предусмотрены исполнения фильтров со встроенным компрессором. Данные исполнения рекомендуется применять на рабочих местах с низкой интенсивностью работ.
- Для интенсивной эксплуатации в моделях со встроенным компрессором предусмотрена возможность подключения сжатого воздуха от внешнего источника.
- Все модели оснащены влагомаслоотделителем сжатого воздуха с регулятором давления и манометром
- Мобильность фильтра обеспечивается двумя колесами увеличенного диаметра с фиксированным направлением и двумя усиленными поворотными колёсами с тормозом, на выступающих за габариты корпуса опорах, обеспечивающих устойчивость при манипуляциях с вытяжным устройством.
Основные составные части
1 — сетевой шнур;
2 — бампер/накопитель сетевого шнура;
3 — пульт управления;
4 — ручка (2 шт.);
5 — крышка для монтажа ВУ (вход);
6 — крышка камеры грязного воздуха;
7 — картридж фильтрующий;
8 — корпус фильтра;
9 — стенка съёмная для обслуживания;
2 — бампер/накопитель сетевого шнура;
3 — пульт управления;
4 — ручка (2 шт.);
5 — крышка для монтажа ВУ (вход);
6 — крышка камеры грязного воздуха;
7 — картридж фильтрующий;
8 — корпус фильтра;
9 — стенка съёмная для обслуживания;
10 — колесо большое с фиксированным направлением (2 шт.);
11 — опора колеса поворотного с тормозом (2 шт.);
12 — фиксатор-защёлка;
13 — решётка выходная (2 шт.) (место установки фильтров из активированного угля (2 шт.));
14 — дно с опорами колеса большого;
15 — пылесборник выдвижной;
16 — фиксаторы пылесборника
11 — опора колеса поворотного с тормозом (2 шт.);
12 — фиксатор-защёлка;
13 — решётка выходная (2 шт.) (место установки фильтров из активированного угля (2 шт.));
14 — дно с опорами колеса большого;
15 — пылесборник выдвижной;
16 — фиксаторы пылесборника
Внимание! Вытяжное устройство требуемой модели и радиуса действия заказывается отдельно.
Подвод сжатого воздуха
1 — подсоединение сжатого воздуха G 1/2”;
2 — влагомаслоотделитель;
3 — клапан предохранительный;
4 — заглушка монтажного отверстия;
2 — влагомаслоотделитель;
3 — клапан предохранительный;
4 — заглушка монтажного отверстия;
5 — трубка подачи сжатого воздуха от встроенного компрессора;
6 — подсоединение сжатого воздуха G 1/4”
6 — подсоединение сжатого воздуха G 1/4”
Принцип действия системы пневматической очистки
В моделях базовой серии (с импульсной очисткой) сжатый воздух подается во внутреннюю часть картриджа, где установлена вставка обтекатель, которая обеспечивает равномерное встряхивание загрязнений со всей наружной поверхности фильтровального материала.
В моделях максимальной серии встряхивание пыли с поверхности картриджа производится с помощью вращающейся рамки с соплами, расположенной внутри.
Технические характеристики
| Максимальный расход воздуха, м³/ч | ||
| Площадь активной фильтрующей поверхности, м² | ||
| Напряжение питания, В (Частота, Гц) по ГОСТ 29322 | ||
| Качество электрической энергии в системе электроснабжения | ||
| Потребляемая мощность двигателя вентилятора, кВт | ||
| Потребляемая мощность встроенного компрессора, кВт | ||
| Давление подаваемого сжатого воздуха (рабочее), МПа (бар) | ||
| Макс. расход сжатого воздуха, л/мин свободного воздуха: – заводская настройка (1 имп./мин) – ручная настройка (до 6 имп./мин) |
50 300 |
|
| Классы чистоты сжатого воздуха по ГОСТ Р ИСО 8573-1 | ||
| Расположение фильтрующего элемента | ||
| Тип картриджа | ||
| Перепад давления, Па: – начальный (чистый картридж); – максимальный (загрязнённый картридж) |
380 1300 |
|
| Диаметр входного отверстия под вытяжное устройство, мм | ||
| Количество устанавливаемых вытяжных устройств, шт. | ||
| Степень защиты ПУ по ГОСТ 14254 | ||
| Размер подсоединяемого фитинга для подвода сжатого воздуха | ||
| Тип встроенного компрессора | ||
| Режим работы | ||
| Развиваемое рабочее давление компрессора, МПа (бар) | ||
| Уровень шума, дБА | ||
| Длина сетевого шнура, м | ||
| Габаритные размеры корпуса (Ширина х Глубина x Высота), мм | ||
| Габаритные размеры (Ширина х Глубина x Высота), мм | ||
| Масса фильтра не более, кг (без учёта ВУ) | ||
Таблица конфигураций
| Система очистки картриджа | ||||
| Управление очисткой | ||||
| Тип фильтрующего элемента | ||||
| Встроенный компрессор | ||||
| Вентилятор | ||||
| Пульт управления | ||||
| ВМО, клапан сброса давления | ||||
| Пылесборник, колеса (4 шт.) | ||||
Модельный ряд
| Код | Модель | Картридж | Состав согласно конфигурации |
|---|---|---|---|
| ПМСФ-1500-Б (импульсная очистка, таймер) | |||
| 501700 | ПМСФ-1500-Б-Д12 | CART-S-D12 | – вставка обтекатель (импульсная очистка); – таймер. |
| 501701 | ПМСФ-1500-Б-С12 | CART-S-C12 | |
| 501702 | ПМСФ-1500-Б-Т12 | CART-S-T12 | |
| 501703 | ПМСФ-1500-Б-ТС12 | CART-S-TC12 | |
| ПМСФ-1500-Б-К (импульсная очистка, таймер, компрессор) | |||
| 501704 | ПМСФ-1500-Б-K-Д12 | CART-S-D12 | – вставка обтекатель (импульсная очистка); – таймер; – встроенный безмасляный компрессор. |
| 501705 | ПМСФ-1500-Б-K-С12 | CART-S-C12 | |
| 501706 | ПМСФ-1500-Б-K-Т12 | CART-S-T12 | |
| 501706 | ПМСФ-1500-Б-K-ТС12 | CART-S-TC12 | |
| ПМСФ-1500-M (ротационная очистка, контроллер с ΔР-функцией) | |||
| 501707 | ПМСФ-1500-M-Д12 | CART-S-D12 | – вращающаяся рамка соплами; – контроллер с двухстрочным текстовым дисплеем и ΔP-функцией. |
| 501708 | ПМСФ-1500-M-С12 | CART-S-C12 | |
| 501709 | ПМСФ-1500-M-Т12 | CART-S-T12 | |
| 501710 | ПМСФ-1500-M-ТС12 | CART-S-TC12 | |
| ПМСФ-1500-M-К (ротационная очистка, контроллер с ΔР-функцией, компрессор) | |||
| 501711 | ПМСФ-1500-M-K-Д12 | CART-S-D12 | – вращающаяся рамка соплами; – контроллер с двухстрочным текстовым дисплеем и ΔP-функцией; – встроенный безмасляный компрессор. |
| 501712 | ПМСФ-1500-M-K-С12 | CART-S-C12 | |
| 501713 | ПМСФ-1500-M-K-Т12 | CART-S-T12 | |
| 501714 | ПМСФ-1500-M-K-ТС12 | CART-S-TC12 | |
Опции
| Эскиз | Код | Модель | Длина, м | Наименование. Описание |
|---|---|---|---|---|
 |
5359 | KUA-M-2S/SP | 2 | Подъемно-поворотное вытяжное устройство. Без подсветки. Ø 160 мм. |
| 5361 | KUA-M-3S/SP | 3 | ||
| 6130 | KUA-M-2SL/SP | 2 | Подъемно-поворотное вытяжное устройство. На воронке установлены две клавиши: 1 – для включения подсветки, 2 – для пуска вентилятора | |
| 6131 | KUA-M-3SL/SP | 3 | ||
| Эскиз | Код | Модель | Наименование. Описание | |
 |
6948 | ОПФ-160 | Отвод поворотный фланцевый. Диаметр Ø160 мм. Предназначен для подключения вытяжного шланга вместо ВУ. Шланг, воронка, хомуты заказываются отдельно. | |
 |
6950 | ФФ-ПМСФ-1500 | Фильтр предварительной очистки. Изготовлен из многослойной просечной сетки из оцинкованной стали (моющийся) | |
 |
6944 | УФ-ПМСФ-1500 | Угольный фильтр УФ-ПМСФ-1500 из высококачественного гранулированного активированного угля. Комплект – 2 шт. | |
 |
6818 | КП-ПМСФ-1500 | Комплект подсветки (при заказе вытяжного устройства KUA-M-XLS) | |
Примечание:
В случаях применения фильтров для сварки замасленных металлов, а также при использовании антипригарных жидкостей, необходимо выбирать модели ПМСФ в комплекте с картриджами из полиэстера (тип D), и обязательным предварительным запылением средством ПолиПреко.
Габаритные и присоединительные размеры
Модели без компрессора
Модели с компрессором
Расходные материалы
| Сменные фильтрующие картриджи, 12 м² | |||
|---|---|---|---|
 |
138013 | CART-S-D12 | Картридж фильтрующий. Полиэстер. Рекомендуется предварительное запыление средством ПолиПреко. |
| 138014 | CART-S-C12 | Картридж фильтрующий. Полиэстер с антистатическим покрытием. Рекомендуется предварительное запыление. | |
| 138012 | CART-S-T12 | Картридж фильтрующий. Полиэстер с PTFE мембраной. | |
| 138015 | CART-S-TC12 | Картридж фильтрующий. Полиэстер с PTFE мембраной, антистатическим покрытием. | |
| Средство предварительного запыления картриджей (расход 0,5 кг на 12 м²) | |||
 |
996730 | ПолиПреко | Средство для предварительного запыления картриджей,1 кг. |
| 996729 | ПолиПреко | Средство для предварительного запыления картриджей, 5 кг. | |
